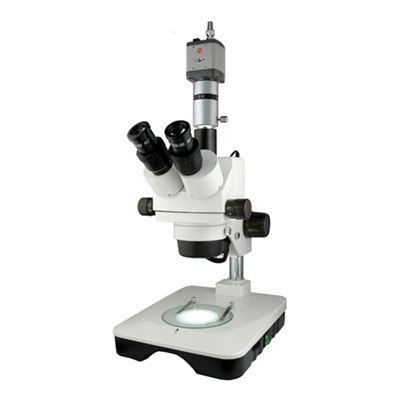

XTZ-EAC体视显微镜(电脑、变倍、7-180X)

XTZ-EAC体视显微镜(电脑、变倍、7-180X)

变倍比:1:6.5
物镜变倍:0.7-4.5X
放大倍数:7-180X
双目视度可调范围:±5屈光度
曈距:55mm-75mm

产品介绍

一、用途

XTZ-EAC(7X-180X)电脑连续变倍体视显微镜(立柱/立杆式)是老型号XTZ-系列的改进型(Ⅱ) 为(第二代)。它具有优质的光学系统,和可靠耐用的操作机构。该机型比老型号机型大,工作距离长,上下照明选用LED灯,清晰范围大,视野均匀,广泛应用于医疗、卫生、农林、纺织、地质、电子、精密机械、微雕等行业和部门,尤其适合于LED,PCB产品的检验,冲压电镀件的检验,以及电子元件的检验。

本仪器采用电光源,照明可连续调节亮度,铰链式镜筒45°倾斜,可360度自由转动。 镜体变倍手轮双侧水平设置,变倍灵活舒适,升降机构为燕尾导轨与齿轮齿条组合构成调焦机构。


二、技术规格

目镜标准配置
工作距离100mm
放大倍率物方视场
10X/Ф227X28.6mm
45X4.4mm
20X/Ф1014X14.3mm
90X2.2mm


物镜标准配置
工作距离30 mm
放大倍率物方视场
2X28X7.1mm
180X1.1mm

1、变 倍 比:1:6.5

2、物镜变倍:0.7-4.5X

3、放大倍数:7-180X

4、双目视度可调范围:±5屈光度

5、曈距:55mm-75mm

6、观察头安装尺寸:Ф80mm

7、滑板升降调焦范围:65mm

8、物镜至工作台zui大高度:220mm

9、立柱zui高至工作台距离:250mm

10、光源:上下LED灯照明,上下灯开关独立控制,亮度连续可调

11、工作台:超大玻璃工作台直径125mm

12、底座尺寸:290mm×245mm

13、计算机成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口,(电脑自购)

三、仪器成套性

序 号名称单位数量备注
1显微镜主体 (7~45×)1
2三目观察镜筒1
3高眼点大视野平场目镜 10×/Φ22mm、20×/Φ10mm各2
42X大物镜1
5玻璃工作台板、黑白板工作台板(Ф125mm)各1
6工作台透光板 Ф75mm1装在工作台板内
7眼罩2
8光源:LED灯上照明、下照明各1装在仪器内
9电源线1
10内六角扳手 2mm1放在立臂盖内
11CCD视频摄像头1
12适配镜(MCL-Z)1
13外置式图像采集卡(BM-A/D视频转换器)1
14产品使用说明书1
15产品合格证明1
16产品保修卡1
