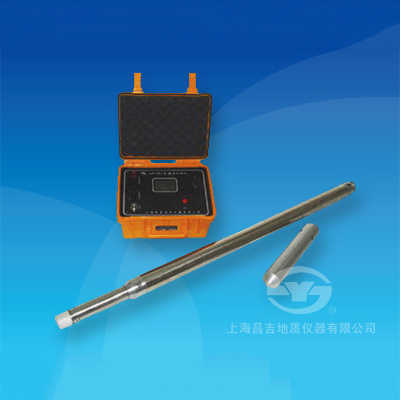

上海昌吉JJX-3A1型数字测斜仪

产品介绍

产品功能介绍

JJX-3A1型数字测斜仪是本公司最新研制的、数据人工记录的、新型的数字井斜测量仪器，是公司传统测斜仪器的升级换代产品，可用于垂直或定向井（孔）的顶角和方位角的测量，也可用于定向钻孔顶角、方位角的测量，是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。


一、主要技术特点

1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统，灵敏度高、重复性好、体积小。
2、应用现代数字信号处理技术进行测量系统的结构、电气和机械参数误差分析，准确计算顶角和方位角，使测量结果达到高精度的要求。
3、采用新型A/D转换的单片机作为测斜探管数据采集系统，实现高精度数据采集。
4、应用现代通信编码长线传输技术，实现长电缆数字信号可靠传输，提高仪器的抗干扰能力。
5、测斜探管取消了重锤摆动部件，使仪器抗震性能极大地提高；实际测点深度间隔及测点数可任意选择，提高了测量效率。
6、采用高亮度液晶显示器显示测量结果，方便野外作业和数据现场记录。


二、主要技术指标和参数

1、测斜深度：                                    ≤1200米；
2、参数测量范围与精度
顶角测量范围：                                   0º～50º；测量精度为±0.2º；
方位角测量范围：                               0º～360º；
顶角 1º～3º时：                                 测量精度为±5º；
顶角3º～50º时：                                测量精度±为3º；
3、测量方式：                                    定点测量，测点深度间隔及测点数任意确定；
4、记录方式：                                    现场人工记录；
5、工作电源：                                    AC220V±10% ，50Hz；
6、地面控制单元工作环境：温度：    -10℃～50℃；相对湿度：≤85%；
7、测斜探管工作环境：温度：           0℃～75℃；承压：≤15MPa；
8、外型尺寸与重量：地面仪器：        270㎜×220㎜×155 ㎜；2.4 (kg)；
       测斜探管：                                   &pHi;54㎜×1345㎜；13.5 (kg)。
