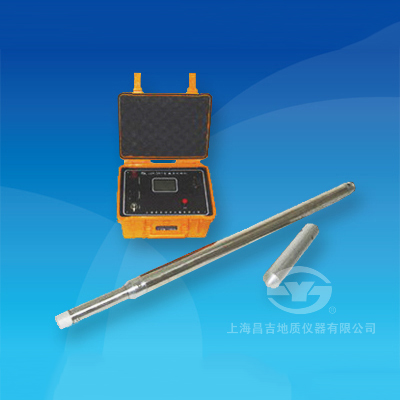

上海昌吉JJX-3A2型数字测斜仪

上海昌吉JJX-3A2型数字测斜仪

JJX-3A2型数字测斜仪是本公司最新研制的、数据自动记录的、新型的数字井斜测量仪器,是公司传统测斜仪器的升级换代产品,可用于垂直或定向井(孔)的顶角和方位角的测量,也可用于定向钻孔顶角、方位角的测量,是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器

产品介绍

产品功能介绍

JJX-3A2型数字测斜仪是本公司最新研制的、数据自动记录的、新型的数字井斜测量仪器,是公司传统测斜仪器的升级换代产品,可用于垂直或定向井(孔)的顶角和方位角的测量,也可用于定向钻孔顶角、方位角的测量,是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。

一、主要技术特点和性能

1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统,灵敏度高、重复性好、体积小。
2、应用现代数字信号处理技术进行测量系统的结构、电气和机械参数误差分析,准确计算顶角和方位角,使测量结果达到高精度的要求。
3、采用新型A/D转换的单片机作为测斜探管数据采集系统,实现高精度数据采集。
4、应用现代通信编码长线传输技术,实现长电缆数字信号可靠传输,提高仪器的抗干扰能力。
5、测斜探管取消了重锤摆动部件,使仪器抗震性能极大地提高;实际测点深度间隔及测点数可任意选择,提高了测量效率。
6、采用高亮度LCD图形显示方式,由6个控制键完成控制单元的人机交互操作,测量数据自动记录储存,无需人工干预。
7、键盘操作与显示界相面结合,使用更方便,选购微型打印机,还可进行现场打印测斜结果。

二、主要技术指标和参数

1、测斜深度:                      ≤1200米;
2、参数测量范围与精度
顶角测量范围:                     0°~50°;
测量精度为                            ±0.2 °;
方位角测量范围:                 0°~360°;
顶角 1O~3O时:                测量精度为±5°;
顶角3O~50O时:               测量精度为±3°;
3、测量方式:                      定点测量,测点深度间隔及测点数任意确定;
4、记录方式:                      自动记录,数据自动储存;
5、工作电源:                       AC220V±10% ,50Hz;
6、地面控制单元工作环境: 温度:-10℃~50℃;相对湿度:≤85%;
7、测斜探管工作环境:        温度:0℃~75℃;承压:≤15MPa;
8、外型尺寸与重量:            地面仪器:270㎜×220㎜×155㎜;2.4 (kg);
      测斜探管:                      &pHi;54㎜×1345㎜;13.5 (kg)。
