上海昌吉KXP-2D2型数字罗盘测斜仪(三维投影)

上海昌吉KXP-2D2型数字罗盘测斜仪(三维投影)

KXP-2D2型数字罗盘测斜仪是为满足非磁性区域对工程钻孔、勘探钻孔、定向钻孔等施工时进行测斜与定向控制而设计制造的。本仪器集传感器、供电、数字处理等多个单元,以单点/多点方式独立完成钻孔的顶角和方位角的测量,无需电缆、无机械运动部件,性能可靠,性价比高。本仪器可广泛应用于工程、

产品介绍

产品功能介绍

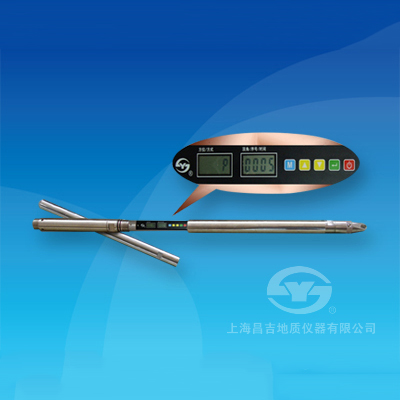

KXP-2D2型数字罗盘测斜仪是为满足非磁性区域对工程钻孔、勘探钻孔、定向钻孔等施工时进行测斜与定向控制而设计制造的。本仪器集传感器、供电、数字处理等多个单元,以单点/多点方式独立完成钻孔的顶角和方位角的测量,无需电缆、无机械运动部件,性能可靠,性价比高。本仪器可广泛应用于工程、水文、油田、煤田、地质等领域孔径大于40毫米的钻井顶角和方位角的测量。

一、主要技术特点

1、本仪器的最大特点是提供自主研发的配套软件,与计算机通讯后可实现三维投影图及空间轨迹图的显示和打印,方便用户读图、判图,或作进一步的分析和研究。
2、采用高精度的24位A/D、重力加速度计和三维磁阻传感器,测量数据可靠,精度高。
3、应用数字定时和数字存储技术,一次下井最多可测量100个点,并可保存1000个测点的测量数据。
4、采用抗震设计,仪器的抗震能力强,综合性能性指标大大超过现有机械式罗盘测斜仪器。
低价格、高精度、无电缆、最新测斜技术研究结晶。

二、主要技术指标和参数

1、测斜深度:                       ≤1500米;
2、测量范围与误差:
     顶角测量范围:                  0°~50° , 测量误差:±0.2°;
     方位角测量范围:              0~360° ;
顶角1°~3°时, 测量误差:   ±5.0°;
顶角3°~50°时,测量误差:  ±3.0°;
3、测量方式:                        定点测量;
4、测量延时时间:                 (1~180)分钟可调;
5、测点时间间隔:                 (1~60)分钟可调和;
6、测点数:                            (1~100)个;
7、可存数据组:                    100组(测点总存储数1000个);
8、工作电源:                        内置锂电池供电,一次充电可连续工作32小时(新电池);
9、测斜探管外型:                 &pHi;40mm×1320mm;
10、环境温度:                      0℃~55℃。
