KXP-2E1型数字测斜仪是专为满足非磁性区域对工程、勘探、定向钻孔等施工时进行测斜与定向控制而设计的新型装置,采用无线蓝牙遥控工作方式,本仪器可广泛应用于工程、水文、油田、煤田、地质、矿业、水利、铁道、建设等部门的地质工程、施工及检测等测井领域。

产品介绍

产品功能介绍

一、产品用途和特点

    KXP-2E1型数字测斜仪是专为满足非磁性区域对工程、勘探、定向钻孔等施工时进行测斜与定向控制而设计的新型装置,采用无线蓝牙遥控工作方式,本仪器可广泛应用于工程、水文、油田、煤田、地质、矿业、水利、铁道、建设等部门的地质工程、施工及检测等测井领域。

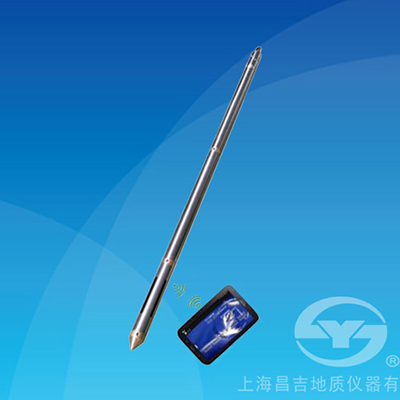

  仪器由android平板电脑或android手机(以上简称为平板电脑)、测斜探管、充电器等组成,设计为便携式;整套设备采用数字测量技术、高性能传感器并结合信号处理技术,测量结果精度高、稳定性好。
平板电脑通过蓝牙信号控制测量,全部数据存贮在测量探管中,数据传至平板电脑处理,可得到钻孔各处的深度、顶角和方位角的测量结果和各种曲线图。亦可将数据拷贝至计算机进行软件处理,并通过打印机现场打印测量结果。
软件数据处理方法科学并可直观的显示测量数据、平面、剖面、侧面投影图及空间轨迹图并自动保存测量数据;整套仪器操作简单可靠、适合于野外作业使用。

二、主要性能指标

1、测量深度:             ≤1500米
2、测量范围与误差
顶角测量范围:            0°~50°, 误差: ±0.1°
方位角测量范围:        0°~360°, 误差: ≤5.0°(当顶角 1~3°时)
                                     ≤3.0° (当顶角3~50°时)
3、测斜探管外径:      &pHi;40 mm×1270mm
4、重量:                    15KG
5、使用环境温度
测斜探管:                   0°C~75°C
平板电脑:                  -5°C~50°C
6、测斜探管耐压:     20MPa
7、电    源:               内置锂电池。
8、测量方式:            无需事先设定,测斜探管到位即可测量。
9、数据传输方式:     蓝牙2.0传输,遥控距离>5 米,smart开关,无需打开探管即可正常工作。
10、连续工作时间
测量探管:                  >24 小时
11、平板电脑:          Android 系统平板(选配或用户按仪器适配要求自备)
