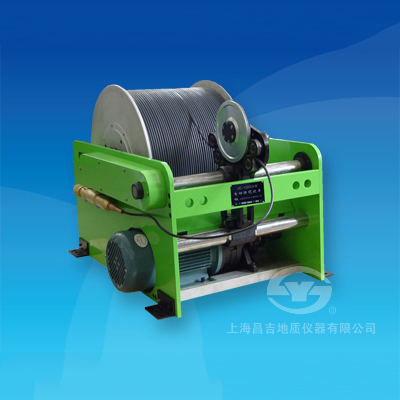

上海昌吉JC-1000A型自动排缆绞车 JCK-1型自动绞车控制器

产品介绍

产品功能介绍

JC-1000A型自动排缆绞车及JCK-1型自动绞车控制器是根据野外钻孔测井实际工作需要进行研制的专用设备，具JC-1000A型自动排缆绞车及JCK-1型自动绞车控制器是根据野外钻孔测井实际工作需要进行研制的专用设备，具有提升和下放测井探管的能力；具有自动/手动、恒速控制、点测/连测、深度自动校正、深度突变报警等功能。符合中华人民共和国地质矿产行业标准DZ/T 0196.8-1997 测井仪通用技术条件 <测井绞车和控制器>标准，适合地质、冶金、煤田、油田、工程等钻孔测井应用，特别在深孔测井时更具优越性。

一、主要技术特点

1、具有自动/手动、恒速控制、点测/连测、深度校正功能。
2、自动化程度高，恒速控制达到“DZ/T 0196.8-1997”Ａ级标准。
3、断电自动刹车，更具速度异常突变自动停车保护功能，确保安全性。
4、断电手摇上升时，具有自动刹车功能，以人为本、人性化操作。
5、液晶显示，人性化操作，实时信息更全面。

二、主要技术指标和参数

1、JC-1000型自动排缆绞车
⑴ 速度范围：   （0～30） 米/分钟；
⑵ 深度范围：   （0～1000）米；
⑶ 控制方式：    配合JCK-1型自动绞车控制器使用；
⑷ 工作温度：   （-10～70）℃；
⑸ 工作电源：    交流（220±10%）V，50Hz；
⑹ 电机功率：    1100瓦；
⑺ 净重：           110公斤（不含电缆）；
⑻ 体积：           860 mm×600 mm×700 mm (长×宽×高)；
⑼ 电缆：           1000米塑胶电缆（直径6.5mm）。
2、JCK-1型绞车控制器
⑴ 速度范围：   （0～30）米/分钟。自动、手动二种控制方式；
⑵ 恒速范围：   （0.5～20）米/分钟，误差±5%；
⑶ 深度范围：   （0～9999.99）米，误差≤±0.4‰；
⑷ 控制方式：    自动、手动、校验；
⑸ 控制方向：    上升、下降；
⑹ 测量方式：    点测、连续；
⑺ 深度信号：    RS232或脉冲信号输出；
⑻ 工作温度：   （-10～55）℃；
⑼ 工作电源：    交流220V±10%，50Hz。
