上海昌吉PAV-1型沥青压力老化系统

上海昌吉PAV-1型沥青压力老化系统

本系统是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0630-2011《压力老化容器加速沥青老化试验》、中华人民共和国石油化工行业标准SH/T 0774-2005《沥青加速老化试验法(PAV法)》所规定的要求、及参考ASTM D6521和 AASHTO PPI的试验方法设计制造的,可模拟沥青在道路使用

产品介绍

产品功能介绍

本系统是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0630-2011《压力老化容器加速沥青老化试验》、中华人民共和国石油化工行业标准SH/T 0774-2005《沥青加速老化试验法(PAV法)》所规定的要求、及参考ASTM D6521和 AASHTO PPI的试验方法设计制造的,可模拟沥青在道路使用过程中发生的氧化老化,适用于评价不同沥青在试验温度和压力条件下的抗氧化老化能力。

一、主要技术特点

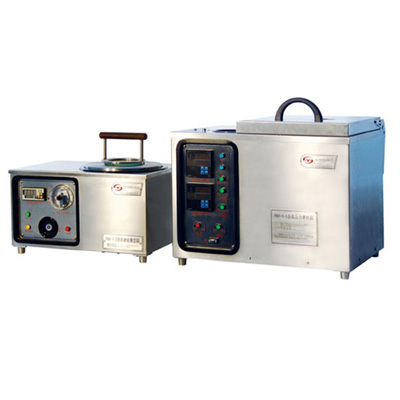

1、本系统由PAV-1-1沥青压力老化和PAV-1-2沥青老化真空组成。
2、本系统的制造、安装、使用符合《特种设备安全监察条例》的相关规定。
3、本系统配有计算机,高压老化试验由计算机控制和监测,整个试验过程完全由计算机控制自动完成。
4、本系统的各项技术指标均达到同类进口设备的要求,是理想的进口设备的替代产品。

二、主要技术参数及指标

(一)PAV-1-1沥青压力老化
1、电源电压:                  AC(220±10%)V,50Hz;功率1.1kW
2、压力容器工作容积:     13L
3、额定工作温度:           110℃±5℃
4、额定工作压力:           2.1MPa ±0.01MPa
5、外形尺寸                    630㎜×450㎜×500mm(长×宽×高)
(二)PAV-1-2沥青老化真空箱
1、电源电压:                AC(220±10%)V,50Hz;功率0.9kW
2、真空容器工作容积:   13L
3、额定工作温度:         180℃±5℃
4、额定工作压力:         绝对压力15kPa
5、外形尺寸                  560㎜×390㎜×350mm(长×宽×高)
(注:工作时需要用压缩空气)


产品配置清单

一、PAV-1型 沥青压力老化系统配套清单(出厂标配)

序号   名    称 单位 数量 备 注
1 PAV-1-1沥青压力老化箱 1
2 PAV-1-2沥青老化真空箱 1
3 数据采集软件光盘 1
4 减压阀与管件 1
5 压力供气管     1
6 真空硅胶管(&pHi;14X3mm)
7 22mm套筒扳手 1
8 螺栓防咬剂 1
9 串口线 1
10 USB转R232串口通用线 1
11 ○型密封圈(&pHi;5.7×258装机2只) 4
12 ○型密封圈(&pHi;2.65×126装机1只) 2
13 压力样品盘架 1
14 真空样品盘架 1
15 样品盘 10
16 真空泵 1
17  电源线 2
18 仪表使用说明书(压力、温度) 各1
19 压力容器证明书(正压、负压) 各1
20 使用说明书  1
21 合格证书 1
22 产品保修卡 1
23 爆破片安全装置定期检查、使用、维护、更换记录表 1

二、PAV-1型 沥青压力老化系统安装所需试剂、器材
(一)仪器工作条件
1、工作电源:   AC(220±10% )V、50Hz
2、外形尺寸:   560㎜×390㎜×350㎜(长×宽×高)
(二)仪器安装所需试剂、器材
需准备压缩空气一瓶。

说明:

1、仪器安装所需试剂、器材由用户自备。
2、对于有毒、有害试剂的使用、处理和保管,请按相关的规定执行。
3、使用本仪器前应仔细阅读使用说明书及行业标准。
