上海昌吉SYD-2801F针入度试验器（低温型）

产品介绍

产品功能介绍

SYD-2801F针入度试验器是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0604 《沥青针入度试验》、华人民共和国标准GB/T 4509《石油沥青针入度测定法》所规定要求设计制造的，用于测定石油沥青在低温条件下的针入度。

一、主要技术特点

1、设有放大镜和照明灯,便于观察针尖对准试样平面的准确度。
2、升降支架可以自由调节，便于针尖对准试样平面。
3、配套HWY-3恒温水浴，可以提供循环恒温水至针入度仪工作平台上的恒温浴缸，可以实现被测试样所需的温度环境。

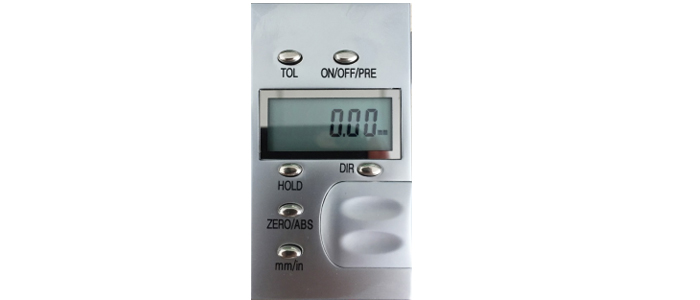

4、配有针入度显示器，数据稳定准确，观察方便。





二、主要技术参数及指标

1、工作电源：      AC(220±10%)V，50Hz
2、针入时控装置：  可分别选择5秒、60秒，时间误差小于±0.1秒
3、分辨率：        0.1针入度
4、针入精度：      ±1针入度
5、测量范围：     （0～600）针入度
6、标准针长度：    50mm
7、标准针质量：    2.5g±0.05g
8、试样皿：        符合T 0604-2011标准要求
9、砝码：          50g
10、温度计：       (0~50)℃、分度0.1℃
11、水平调节装置： 设有水平调节机构及水准器,确保工作面处于水平状态
12、外形尺寸：     280mm×370mm×840mm（长×宽×高）


产品配置清单

一、SYD-2801F低温针入度试验器仪器配套清单（出厂标配）



序 号	名  称		单位	数量	备注
1	SYD-2801F针入度试验器		台	1
2	标准针（50㎜，2.5g±0.05g）		支	3
3	砝码（50g）		块	1
4	沥青试样皿	&pHi;55×H35（小盛样皿）	只	3
		&pHi;70×H45（大盛样皿）	只	3	选配件
		&pHi;55×H70（特殊盛样皿）	只	3	选配件
5	水银温度计 (0~50)℃、分度0.1 ℃		支	1
6	针连杆		副	1
7	三角支架		只	1
8	显示器电池(CR2032  3V)		粒	1
9	使用说明书		份	1
10	合格证书		份	1
11	产品保修卡		份	1




二、SYD-2801F低温针入度试验器仪器安装所需试剂、器材




序号	名称	规格和要求	数量	备注
1	丙三醇	500ml	1瓶
2	沥青溶剂（煤油）	1L	1L/桶	做沥青实验，需备。
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm宽	2支
6	电炉	1000W	1个	做沥青实验，需备。

说明：

1、仪器安装所需试剂、器材由用户自备。
2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。
3、使用本仪器前应仔细阅读使用说明书及行业标准。


产品维护保养

SYD-2801F型针入度试验器

  操作规程和使用维护说明

1、 将恒温水浴箱体后门打开，并把内胆顶部的排气阀打开，向针入度仪的玻璃容器内加水。
2、 打开电源开关，打开循环开关，水泵开始工作，不断向玻璃容器内加水直至排气阀有水冒出，及时关上排气阀，观察玻璃容器确保水已循环，然后打开加热开关，进入后续工作。
3、 用恒温水浴温控仪设定所需的温度，同时打开“加热”和“制冷”开关。
4、 旋松针入度仪升降架背后紧定螺钉，上下移动升降架至合适的位置，旋紧。再用两侧微调手轮，慢慢放下针连杆，利用反光镜来观察使针尖刚好与试样表面接触，松收，升降架自锁。
5、 轻轻推动显示面板上的测杆使之接触连杆，然后按一下显示面板上置零按钮，显示清零。
6、 选择5秒或60秒测定时间。
7、 按“启动”按钮，标准针和针连杆插入沥青内，到达规定时间后仪器自锁，轻推测杆使之与针连杆接触，此时显示值就是针入度读数。
8、 需要重新提针连杆时，应按下释放按钮，而不应在针连杆锁紧状态下抽拔，已免磨损针连杆和杆套。
